다조식 증기 세척

자동차부품 절삭가공 공장으로서 알루미늄 / 동 /쾌삭강에 잔류된 비수용성 절삭유를 제거합니다.

세척기

구형

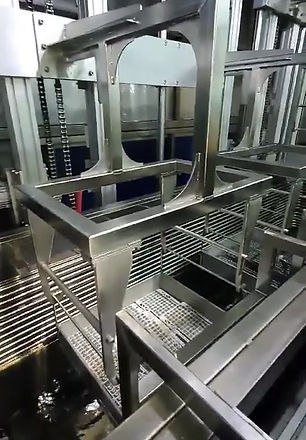

신형 (아래사진)

세척제

TCE

일렉솔-M

소모량

8드럼/1개월

2드럼/1개월

size

중대형

특대형

구조

b)형

a)형

투입량

1파레트/1회

2파레트/1회

작업시간

4명 주야교대

2명 주간만함

폐액

3-4드럼/1개월

2-3드럼/1년

교환주기

3회 /1개월

6년째/무교환

증기 세척기

구형세척기에서는 TCE 8드럼을, 신형세척기는 일렉솔-M 2드럼을 소모중입니다. 감소분 6드럼 중, 2드럼은 세척기의 성능향상에(아래 그림 참조) 그리고 나머지 4드럼은 일렉솔M의 화학적 우수성에 기인했습니다. TCE는 1개월에 3번씩 액전체교체를 했지만 일렉솔M은 액전체교체는 하지않고 보충만하면서 사용중입니다.

세척기 구조에 따른 소모량 차이

a)는 세척제의 손실이 거의 없으나 b)는 세척제의 자연손실이 많습니다. a)는 바구니가 4개조(초음파/초음파/린스/증기조)를 수평 이동하는 동안 냉각코일 아래로만 움직이기 때문에 냉각커튼이 열리지 않습니다만, b)는 4개조를 움직이는 동안 4번의 냉각커튼이 열립니다. 세척제의 손실은 *냉각커튼(4면의 차가운 냉기가 커튼역할을 함으로써 세척제/증기형태의 외부 유출을 방지함)이 흐트러져 그 틈으로 유출될 때 *바구니와 세척물에 세척제가 묻어 냉각코일 위에서 건조될 때 *증기조에서 불완전건조될 때에 발생합니다.

a) 바스켓이 냉각코일 아래로 계속 수평이동 / 집게식 / 고급형 / 저수지형

a)는 손실양이 적음으로 보충양도 적습니다. 즉 저수지처럼 물(세척제)을 가둬 놓고 액성이 끝난 세척제만 조금씩 방출하는 구조입니다. 반면 b)는 자연적 손실양이 많음으로 보충양도 많습니다. 시냇물처럼 계속 흘러 나가고 계속 흘러 들어오는 구조입니다. 액성이 살아있는 세척제도 계속 유출되는 구조입니다. 대부분 과거 TCE를 물 쓰듯 하던 시절에 맞춘 세척기들입니다. 일반적으로 고급세척제는 액의 수명이 길어 오래 사용하는 게 정상이나 b)와 같은 세척기에는 고급세척제를 적용해도 저급세척제와 거의 비슷한 소모량을 나타냅니다.

b) 바스켓이 냉각코일 위로 수직이동 후에서 수평이동 / 미는 방식 / 저급형 / 시냇물형
